原理

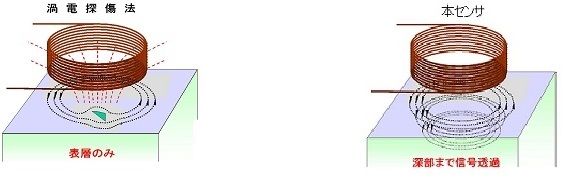

コイルから交流磁束を試験体に照射すると渦電流が発生し、発生した
渦電流はコイルからの磁束を打ち消すような磁束を放出します。
渦電流はコイルからの磁束を打ち消すような磁束を放出します。
しかし、すべての磁束が打ち消されるわけではなく磁束の一部は
金属の内部を透過しています。
金属の内部を透過しています。
透過した磁束は、金属内部に欠陥がある場合 に屈折・散乱し、磁束
に乱れが生じます。
に乱れが生じます。
本センサはその乱れを検出します。

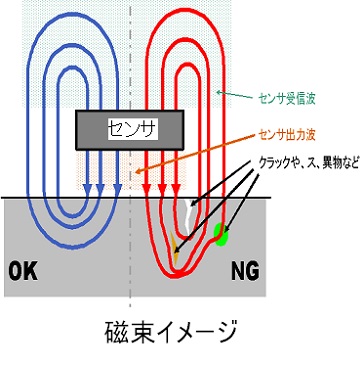

本センサは電磁誘導センサの一種
です。センサコイルで発生させた
交流磁界は、試験体を透過して
再びセンサに戻ってきます。
試験体内外部にクラック・ス・
金属疲労・メッキ剥離など不均一層
が存在する場合、に透過する
磁力線はこれらの影響を受けて、
振幅と位相に変化を与えます。
この振幅と位相のズレを検出
することにより合否判定を行うことが
できます。
です。センサコイルで発生させた
交流磁界は、試験体を透過して
再びセンサに戻ってきます。
試験体内外部にクラック・ス・
金属疲労・メッキ剥離など不均一層
が存在する場合、に透過する
磁力線はこれらの影響を受けて、
振幅と位相に変化を与えます。
この振幅と位相のズレを検出
することにより合否判定を行うことが
できます。
